Yangın Kapısı Ölçüsü: Kasa mı, Net Geçiş mi?

Yangın kapısı ölçüsü yazılı bir siparişte “100 × 210 cm” görmek, kapıdan ne kadar geniş bir geçiş kalacağını söylemez. Bu sayı duvardaki boşluğu, kasanın dışını veya kanadı tarif ediyor olabilir. Kaçış ve günlük kullanım için gereken net geçiş ise kapı takıldıktan ve kanat açıldıktan sonra kalan kullanılabilir açıklıktır. Ölçünün referansını baştan belirlemek, yanlış kapı siparişini ve sonradan duvar kırma ihtiyacını önler.

Bir kapının geniş olması tek başına yangın güvenliği uygunluğu sağlamaz. Kapı takımının performansı, çevre duvarıyla birleşimi, donanımı ve kaçış düzeni birlikte değerlendirilir. Bu yazı ölçülerin nasıl ayrılacağını ve satın alma öncesinde hangi çizimin isteneceğini anlatır. Verilen sayısal örnekler yalnız ölçü mantığını açıklamak içindir; mevzuattaki asgari genişlik veya ürün imalat ölçüsü değildir.

Dört farklı ölçüyü aynı satıra yazmayın

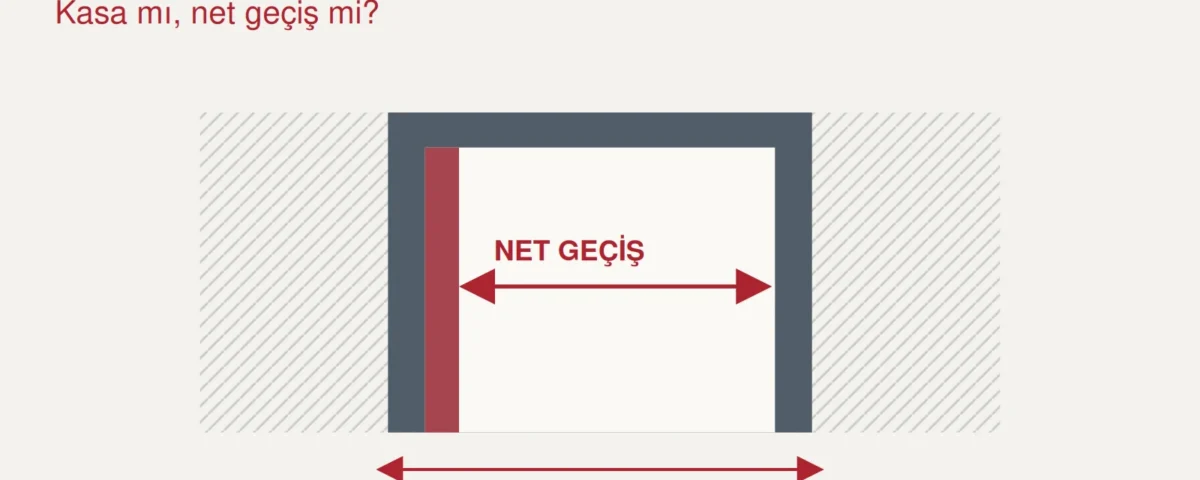

Yapısal açıklık, duvar veya taşıyıcı imalat içinde kapı için bırakılan boşluktur. Bitmiş açıklık, sıva ve kaplama gibi çevre işler tamamlandıktan sonra ölçülen durumdur. Kasa dış ölçüsü, takılacak kapı kasasının dış sınırlarını anlatır. Net geçiş, kapı gerekli açık konumdayken kullanıcıya kalan kullanılabilir genişlik ve yüksekliktir. Bu terimleri aynı anlamda kullanmak çizim ile ürünün farklı çıkmasına yol açar.

Kanat ölçüsü de ayrı bir bilgidir. Kapı kanadının genişliği, kasanın iç açıklığıyla veya net geçişle birebir aynı olmak zorunda değildir. Menteşe düzeni, kanat kalınlığı, açılma açısı ve donanımın konumu gerçek geçişi etkileyebilir. Çift kanatlı kapıda hangi kanatların kullanımda açık olduğu da ölçümün parçasıdır.

Ölçü çizelgesinde her sütunun birimi yazmalıdır. Mimari plandaki santimetreyi üretim çizimindeki milimetreyle karıştırmak kolaydır. Tek bir genel “kapı ölçüsü” sütunu yerine yapısal açıklık, bitmiş zemin kotu, kasa dışı ve gerekli net geçiş için ayrı alanlar açın. Değerler henüz kesinleşmediyse tahmin yazmak yerine tamamlanacak bilgiyi işaretleyin.

Net geçiş, kanat açıkken değerlendirilir

Net geçişi hesaplamak için kapının gerçek açılma durumunu görmek gerekir. Plandaki boşluk çizgisi yeterli değildir. Kanat açık konumdayken kasa, kanat yüzeyi ve geçişe taşan ilgili parçalar ölçümün sınırını etkileyebilir. Uygulanacak mevzuat ve erişilebilirlik ölçüm yöntemi proje ekibi tarafından belirlenmeli; çizim aynı yöntemi açıkça göstermelidir.

Örneğin bir kapı paketinin çiziminde duvar boşluğu 1.100 mm, belirli açık konumdaki net geçiş 920 mm olarak gösterilmiş olsun. Bu örnek, iki değerin farklı olabileceğini anlatır. Aradaki 180 mm her kapıda kullanılabilecek bir düşüm değildir. Başka kasa ve donanımda fark değişebilir. Sipariş için sabit bir çıkarma kuralı yerine seçilen üreticinin ölçülü takım çizimi esas alınır.

Çift kanatta normal kullanımda yalnız aktif kanat açılıyorsa günlük geçiş buna göre değerlendirilir. Kaçış hesabında iki kanadın katkısının kabul edilip edilmediği; donanım, açılma düzeni ve ilgili kurallarla ayrıca kontrol edilir. İki kanadın toplam genişliğini doğrudan net kaçış genişliği yazmak doğru değildir. Kullanım senaryosu ile ölçü çizimi aynı durumu anlatmalıdır.

Kaçış gereksinimi katalog ölçüsünden önce gelir

Gerekli genişlik binanın kullanıcı yükü, kaçış yolu düzeni, kullanım türü ve uygulanacak hükümlerle belirlenir. Katalogda sık görülen bir ölçünün her bina için yeterli olduğu varsayılamaz. Türkiye’de esas metin Binaların Yangından Korunması Hakkında Yönetmelik, açıklayıcı kaynak ise Bakanlığın Mayıs 2026 güncellemeli yönetmelik kılavuzudur. Mevcut bina ve yeni bina hükümleri ile ilgili özel kullanım koşulları ayrı incelenmelidir.

Geçiş ihtiyacı yalnız insan sayısından ibaret olmayabilir. Hastane veya bakım yapısında yatağın ve refakat eden personelin manevrası, depoda ekipman geçişi, erişilebilir güzergâhta yaklaşım ve kullanım alanı tasarımın parçasıdır. Bu ihtiyaçlar her yangın kapısına aynı ölçüyü vermeyi daha da uygunsuz kılar. Kapının önünde ve arkasında kullanılabilir alanın bulunması, açıklığın kendisi kadar önemlidir.

Kapı yangın ayırımı için gerekiyor fakat açıklık esasen malzeme transferine hizmet ediyorsa yaya kapısı ile endüstriyel kapı ailesi ayrılmalıdır. Her büyük kapı bir kaçış kapısı değildir. Aynı sınırda ayrı yaya geçişi bulunması gerekiyorsa bunun yeri projede çözülür. Yangın perdesi ile yangın kapısı karşılaştırması bu kullanım farkının değerlendirilmesine yardımcı olur.

Bitmiş zemin ve kaplama payı sahada doğrulanır

Ölçü alınan tarihte zeminin hangi aşamada olduğunu kaydedin. Şap, kaplama veya eşik detayı henüz tamamlanmadıysa üretim ölçüsü bunların onaylı kotuyla ilişkilendirilmelidir. Kapı geldikten sonra zemini yükseltmek, net yüksekliği ve kanadın altındaki çalışma aralığını değiştirebilir. Bu durumda uygunluğu korumak için kanadı gelişigüzel kesmek çözüm kabul edilemez.

Duvarın kalınlığını ve açıklığın düşeyliğini de ölçün. Genişliği farklı kotlarda, yüksekliği farklı noktalarda kontrol etmek eğrilik veya bitiş farkını gösterir. Çıkan fark üreticinin montaj toleransları ve onaylı detayla karşılaştırılır. Bu yazı bütün sistemler için bir montaj boşluğu değeri önermez; gerekli boşluk ve dolgu düzeni ürünün belgelenmiş uygulamasına aittir.

Sahada açıklık büyütülmesi gerekiyorsa çevre duvarın veya taşıyıcının etkilenip etkilenmediği değerlendirilir. “Kapı birkaç santimetre sığmadı” gerekçesi tek başına yapıdan parça alınmasını haklı çıkarmaz. Ölçü revizyonu, kapı siparişi, çevre imalat ve yangın bölümlendirme detayı aynı karar içinde çözülmelidir. Uygulama çiziminin güncel sürümü montaj ekibinin elinde olmalıdır.

Ölçü değişikliği kapı takımının belgesini etkileyebilir

Yangın kapısı kanat, kasa, menteşe, kapatıcı, kilit, conta ve gerekli diğer parçalarla bir takım olarak değerlendirilir. Camlı bölme, yan panel veya farklı donanım varsa bunlar da kapsam incelemesine girer. Mevcut kapının bir parçasını değiştirmek ya da özel ölçü istemek, yalnız görünüşü veya bedeli etkileyen bir karar değildir.

Teklif edilen boyutun ilgili deney ve sınıflandırma belgeleriyle desteklendiğini görmek gerekir. Laboratuvardaki numune ölçüsü ile izin verilen uygulama aralığı aynı satır değildir. Doğrudan veya genişletilmiş uygulama kapsamı varsa önerilen takımın bu sınırlar içinde kaldığı belgelenir. Test raporu okuma rehberindeki numune ve uygulama kapsamı ayrımı burada da yararlıdır; ürün ailesine özgü standartlar ayrıca belirlenir.

E, I ve duman kontrolü gibi performanslar da açıkça yazılmalıdır. BSI EN 13501 seri kataloğu, yangına tepki ile yangına dayanım sınıflandırmalarının farklı bölümlerde ele alındığını gösterir. Malzemenin özelliği, kurulu kapı takımının bütün performansını tek başına kanıtlamaz. Siparişe yalnız “yangına dayanıklı sac kapı” yazmak gereken sınıfı, boyutu veya donanımı tanımlamaz.

Sipariş çiziminde bulunması gereken bilgiler

Ölçü çizimini hazırlarken kapı numarası ve bulunduğu mahalle başlayın. Görünüş ve planda açılış yönünü aynı bakış yönüne göre gösterin; sağ-sol tarifinin hangi taraftan yapıldığı belli olsun. Çift kanatta aktif ve pasif kanadı işaretleyin. Onaylanan kapı listesi ile teklif ürün kodu birbiriyle eşleşmelidir.

• Yapısal açıklık ve çevre duvarın türü ile kalınlığı.
• Bitmiş zemin kotu ve çevre kaplama durumu.
• Kasa dış ölçüsü, kanat düzeni ve gerekli net geçiş.
• Açılma yönü, ölçümde esas alınan açık konum ve donanım.
• İstenen performans ile ilgili belge ve uygulama detayı referansları.
• Ölçüyü alan kişi, tarih ve üretime esas çizim revizyonu.

Üretici çizimindeki net geçiş, projede gereken değeri sağlamıyorsa sorunu imalat sonrasına bırakmayın. Farklı kasa, farklı kanat düzeni veya açıklık revizyonu gibi seçeneklerin uygunluğu incelenebilir. Seçilen çözüm hem kullanım gereksinimini hem ürünün belge kapsamını karşılamalıdır. Bu aşamada çizime verilen onay yalnız ölçünün doğru okunmasını değil, ilgili disiplinlerin kendi kararlarını tamamlamasını gerektirir.

Teslimde mezura kadar fonksiyon kontrolü de gerekir

Kapı yerine takıldığında ürün kimliği ve çizim eşleşmesi kontrol edilir. Net geçiş, bitmiş zemin ve açılma durumu gerçek kurulum üzerinden doğrulanır. Kanadın kaplamaya veya mobilyaya çarpması, kapatıcının görevini yapamaması veya donanımın farklı takılması, doğru nominal ölçüye rağmen sorun yaratabilir. Kabul, yalnız kasanın duvar boşluğuna sığdığına bakılarak tamamlanmamalıdır.

Gizli kalan kasa çevresi ve bağlantılar için montaj sırasında kayıt tutulması yararlıdır. Sonradan üzeri kapanan dolgu detayının doğru olup olmadığı yalnız bitmiş yüzeye bakılarak anlaşılamayabilir. Uygunsuzluk tespitinde kapı üzerinde yetkisiz kesme, delme veya donanım değiştirme yapılmadan üretici ve proje ekibiyle çözüm belirlenir.

Proje başlangıcında ürün ailesini incelerken günlük kullanım ile yangın ayırımı işlevini ayrı tarif edin. Geniş bir servis açıklığı için ürün arıyorsanız ölçüye ek olarak geçecek ekipmanı ve yaya kaçışını gösterin. Böylece teknik ekip yalnız açıklığa sığan bir ürün yerine gerekli kullanım ve performansa uyan seçenekleri değerlendirebilir.
