Sprinkler ve Yangın Perdesi: Tavan Kesitinde Koordinasyon

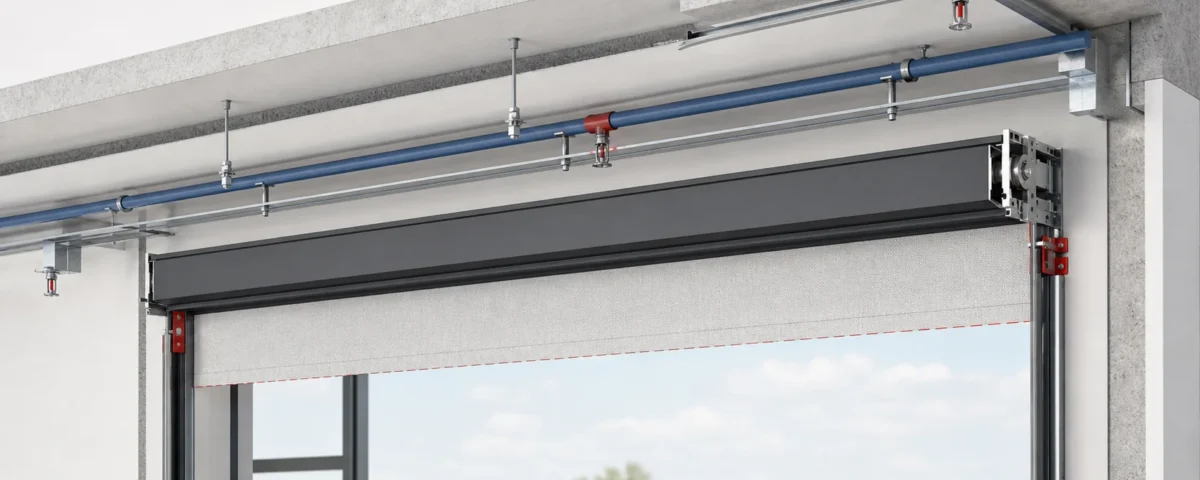

Sprinkler borusu ile yangın perdesi kutusu aynı tavana sığabilir; fakat “sığıyor” olması, projenin hedef performansını ve test edilebilir kontrol senaryosunu koruduğu anlamına gelmez. Ortak kesitte görülen her elemanın montaj, erişim, hareket alanı ve kontrol mantığı üzerindeki etkisi tasarım kararı olarak kapatılmalıdır. Çakışma çözümü, sahada değil onaylı detayda tamamlanmalıdır.

Bu rehber, sprinkler ve yangın perdesi arasındaki koordinasyonu ele alır. Amaç bir sistemin diğerinin yerine geçtiğini söylemek değildir. Korunan açıklık, tavan kesiti, başlık kutusu, sprinkler düzeni, alarm arayüzü ve kabul testinin yetkili tasarım ekibi tarafından nasıl birlikte değerlendirilmesi gerektiğini açıklamaktır.

Birincil fonksiyonları ayrı, kesiti ortak okuyun

Yangın perdesi, onaylı stratejide belirlenen açıklık koruma veya kompartıman hedefi için seçilir; sprinkler sistemi ise kendi tasarım ve kapsamı içinde farklı bir aktif koruma fonksiyonu üstlenir. Birinin varlığı diğerinin tasarımını otomatik olarak belirlemez. Proje ekibi öncelikle her bileşenin hangi yangın senaryosunda ne yapacağını açıkça yazmalıdır.

Bu ayrım yapıldıktan sonra tavan kesiti ortaklaşır. Betonarme veya çelik taşıyıcı, başlık kutusu, yan kılavuzlar, sprinkler borusu ve başlıkları, kablo tavaları, asma tavan, erişim kapakları ve kaplama detayları aynı kesitte görülmelidir. Böylece bir hattın diğerinin montajını, bakımını ya da hareket alanını değiştirmesi erken aşamada fark edilir.

İniş hattı ve tavan servisleri için sorumluluk atayın

Hareketli perdenin yolunda sprinkler borusu, armatür, tabela veya dekoratif unsur bırakılmamalıdır. Bunun yanında başlık kutusunun etrafında gereken yapısal ve bakım boşluğu da korunmalıdır. Koordinasyon modeli, yalnız üç boyutlu çakışma raporu üretmekten ibaret değildir; her çakışmanın çözüm sorumlusu ve onay makamı belirlenmelidir.

Sprinkler düzeninde veya tavanda yapılan revizyon, perdenin konumunu etkiliyorsa ilgili yangın senaryosu ve ürün kanıtı tekrar gözden geçirilmelidir. Tesisatın birkaç santimetre kaydırılması, kılavuz bağlantısını veya bakım kapağını etkileyebilir. Uygun çözüm, mimari ve mekanik ve elektrik yerleşimine göre onaylı proje ekibinin verdiği çözümdür.

Kontrol zincirini ve kabul sınırını belgelendirin

Yangın alarmı, sprinkler akış veya izleme sinyalleri, perde kontrolü ve bina otomasyonu birden fazla panelde toplanabilir. Sebep-sonuç matrisi hangi sinyalin neyi başlatacağını, gecikme veya manuel kontrol varsa nasıl uygulanacağını ve son konum geri bildiriminin nerede görüleceğini açıkça tanımlamalıdır. Bağlantı mantığı varsayım olarak bırakılmamalıdır.

Kabulde uygun test senaryosu yetkili proje ve tesis prosedürlerine göre seçilir. Perdenin hareketi, ilgili alarm girişi, panel geri bildirimi, çevre sistemlerin beklenen durumu ve erişilebilir reset adımı kayıt altına alınmalıdır. Bu kayıt, sprinkler sisteminin tüm performansını belgelemez; fakat iki sistem arasındaki tanımlı arayüzün sahada doğrulandığını gösterir.

Tavan Kesitini Tasarım Kararı Olarak Yönetin

Başlık kutusu, kılavuzlar, sprinkler ve erişim için ortak kesit onaylanmadan saha uygulamasına geçmeyin. Sonra yangın perdesi E240 çözümünü, ürünleri ve proje desteğini inceleyin.

Proje Ekibi İçin Kontrol Listesi

• Perde ve sprinkler için ayrı birincil fonksiyonlar yazılsın.
• Taşıyıcı, kutu, boru, başlık, kılavuz ve tavan aynı kesitte gösterilsin.
• Perde iniş hattı tüm sabit ve sonradan eklenebilir elemanlardan korunsun.
• Bakım kapakları ve güvenli erişim uygulama detayında çözülsün.
• Alarm ve kontrol arayüzleri sebep-sonuç matrisine işlensin.
• Kabul kaydı, perde ile tanımlı sistem arayüzünü açıklık bazında belgelendirsin.

Sık Yapılan Hatalar

Bir sistemi diğerinin yerine saymak

Yangın perdesi ile sprinkler farklı işlevlere ve kanıt yollarına sahip olabilir; karar onaylı stratejiyle verilmelidir.

Sadece plan üzerinde koordinasyon yapmak

Başlık kutusu, borular, başlıklar ve iniş hattı arasındaki kritik ilişkiler kesitte ortaya çıkar.

Panel arayüzünü varsaymak

Hangi girişin hangi yanıtı doğuracağı ve nasıl test edileceği yazılı değilse kabul belirsiz kalır.

Resmî Kaynaklar ve Güncellik Notu

Bu kaynaklar güncel gereklilik ve ürün belgesi kapsamının kontrolü içindir; onaylı yangın senaryosunun veya proje kararının yerine geçmez.

• ÇŞİDB — Binaların Yangından Korunması Hakkında Yönetmelik Kılavuzu
• İstanbul İtfaiyesi — Yangın önlem yaklaşımı

Bu içerik genel teknik bilgilendirmedir; projeye özel uygunluk kararı değildir. Nihai seçim, yürürlükteki mevzuat, onaylı yangın senaryosu, yetkili proje müellifi ve ürünün geçerli test/sınıflandırma belgeleri üzerinden yapılmalıdır.

Çakışma çözülürken püskürtme düzeni değişebilir

Bir sprinkler başlığının kutuya çok yakın bulunması yalnız mekanik çarpışma sorusu değildir. Perde açık ve kapalı konumdayken oluşan engeller, kapsama ve yerleşim açısından sprinkler tasarımcısı tarafından incelenmelidir. Başlığı birkaç santimetre kaydırmayı genel çözüm olarak önermek doğru olmaz; gerekli mesafe ilgili tasarım standardı, başlık verisi ve yerleşimden belirlenir.

Bazı ürün düzenlerinde belirli performans için ayrı bir su uygulaması öngörülebilir. Böyle bir çözüm, binada sprinkler bulunduğu için kendiliğinden sağlanmış sayılmaz. Ürün belgesinin tarif ettiği su düzeni, tasarımın su ihtiyacı ve kumanda koşulları ayrı kontrol edilir. Gerekli olmadığı hâlde her perdeye su uygulaması gerektiği de söylenemez.

Ortak kesitte açık soruları işaretleyin: başlık konumu, boru güzergâhı, kutu bakım kapağı ve kapanan perdenin sınırı. Her değişiklikten sonra mimari, mekanik ve perde çizimleri aynı revizyona getirilir. Kontrol bağlantıları için sebep-sonuç rehberi, saha hazırlığı için montaj rehberi kullanılabilir.
